「近鉄5820系「大阪線」L/Cカー6輛編成セット」の取扱説明書誤植についてはこちらをクリックしてご覧ください
「近鉄5820系「大阪線」L/Cカー6輛編成セット」の不具合対応についてはこちらをクリックしてご覧ください
※諸事情につき発売を延期させてさせていただいておりましたが、2010年8月6日(金)に出荷させていただきました。
お客様にご迷惑をおかけいたしましたことお詫び申し上げます。
商品番号
商品名
価格
発売情報
4150
 近鉄5820系「大阪線」 L/Cカー
         6輛編成セット(動力車付)
本体価格27,000円
2010年8月6日
出荷済み
シリーズ
 Nゲージ/完成品モデルシリーズ
製品形状
 8輛用ブックケース・ウレタン/紙スリーブ

近鉄「シリーズ21」5820系「大阪線」 実車画像

*近畿日本鉄道商品化許諾済

 2000(平成12)年3月に奈良・京都線で運転を開始した通勤
 車輛「シリーズ21」は、「人にやさしい・地球にやさしい」をキー
 ワードに、バリアフリー、環境問題、資源問題に配慮した21世
 紀のスタンダード車両を目指し開発されました。
 高齢化社会、体の不自由な方への対応や、鉄道利用促進のた
 めの快適な車内空間にも取り組んでいます。
 また、これまでの技術を踏襲し、走行性能の向上、省メンテナン
 ス化、コストダウンを実現しています。

 5820系は、座席がロング/クロスに切り替えができる「L/C
 カー」として登場。
 5編成が京都線・奈良線に、2編成が大阪線で活躍しています。

 今回模型化いたしますのは、大阪線向けに投入された編成で、
 編成中2か所にトイレが設置されているのが特徴です。
                                     ※2009年5月現在

※流通経路等の事情により、発売日が前後することがありますので、ご了承ください。

製品の特長
No.4122:近鉄5820系「京都・奈良線」 との違いを表現し、新たなコレクションとして展開いたします。
第一編成をプロトタイプとし、三菱製の床下機器、シングルアームパンタグラフを搭載します。車両番号は印刷します。
編成の特徴である「5551」「5751」にあります「トイレ」、「5451」「5551」にあります「回送用ライト」(非点灯)を表現します。
「京都・奈良線」と同様に前面窓下に「L/C」マークを印刷、室内はクロスシートを表現(共通パーツを使用)します。
クーラーキセは角が斜め(9820系と同型状)のタイプを搭載。
ヘッドライトと通過表示灯(白色LED)、テールライト(赤色LED)は標準点灯(室内にON/OFFスイッチ付)です。
製品の仕様
専用品以外の部品は、これまでの「シリーズ21」製品と共用で使用するため、実車と異なる個所がございます。
予めご了承ください。
ワイパーは黒色印刷にて表現いたします。
前面、側面の行先方向幕および種別幕は、付属のステッカーからお好みのものが選べます(点灯はいたしません)。
動力車は、完成品モデル標準仕様の2モーター型を採用いたします。
屋上機器のうちアンテナとヒューズボックスは、お客様による別付けとなります(各パーツ共、所定の取付穴へ差し込む方式)。
製品の特性上、他社製ボディマウント伸縮式カプラーには対応いたしません(全箇所)。
通過表示灯は両側とも点灯します(快速急行運用状態)。

主な材質 本体:ABS樹脂、ケース:PP
付属品
ステッカー【S−4106=3枚】
幌【1ケ】 ※専用品・グレー色成形部品
ドローバー(3/4・5)【各1ケ】 ※汎用品・グレー色成形部品
シリーズ21用スカート+ドローバーホルダー(C)【2ケ】 ※専用品・グレー色成形部品
他形式併結用スカート+ドローバーホルダー(C)【1ケ】 ※近鉄12200系用・グレー色成形部品
屋上機器【4106−11=4ケ】 ※近鉄3220系と同品・グレー色成形部品
別売品(他メーカー品を含む)
GM    集電板(No.98−3/4輛分入り)←室内照明ユニット使用時に必要です。必要数=3輛分
TOMIX 室内照明ユニットLC白色幅狭(No.0733/1本入、または0737/6本入)
必要工具
カッター(パーツ・ステッカーの切り出し)
ニッパー(パーツの切り出し)
ピンセット(パーツ取り付け時)
カッターマット(作業用)
ゴム系接着剤(パーツ取り付け時に緩む場合)

製品試作品サンプル画像

近鉄5820系「大阪線」L/Cカーの完成サンプルです。
当ページの画像はすべて試作品です。予めご了承ください。

〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット セット全体
 ◆セット全体

〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット 先頭車(大阪上本町方・5351)
 ◆先頭車(大阪上本町方・5351)

〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット パンタ付中間車(5451)
 ◆パンタ付中間車(5451)
  ・回送用ライトを妻面に再現(写真とは反対側)

〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット 中間車(5551)
 ◆中間車(5551)
  ・回送用ライトを妻面に再現
  ・車端部に設置されたトイレを再現

〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット パンタ付中間車(5651)
 ◆パンタ付中間車(5651)【動力車】

〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット パンタ付中間車(5851)
 ◆パンタ付中間車(5851)


〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット 先頭車(宇治山田方・5751)
 ◆先頭車(宇治山田方・5751)
  ・車端部に設置されたトイレを再現


〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット 先頭車比較(左:既存先頭車 右:トイレ付先頭車・5751)
 ◆先頭車比較(左:既存先頭車 右:トイレ付先頭車・5751)
  前面意匠等は既に発売済みの京都・奈良線仕様と変化はありません
  が、大阪線用の特徴である“トイレ付車両”を再現致しました。
  ※実車では先頭車1両、中間車に各1両に設置されています。

〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット 回送用ライトの作り分け
 ◆回送用ライトの作り分け
  編成中に2両存在する回送用
  ライトのついた車両ですが、配電
  盤の位置による違いも作り分け
  ています。
〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット 中間車比較(右:回送用ライト付中間車:5451)
 ◆中間車比較(右:回送用ライト付中間車:5451)
  大阪線用のもうひとつの特徴である、
  中間車に設置の回送用ライトも表現しました。
  ※回送用ライトは彫刻表現・印刷のみで、点灯は致しません。

〔試作品〕近鉄5820系「大阪線」L/Cカー6輛編成セット 近鉄5820系大阪線前面意匠
 ◆近鉄5820系大阪線前面意匠
  本製品ではシングルアーム式パンタ
  グラフを搭載する5751編成をプロト
  タイプと致します。そのため車番は
  前面・側面ともに印刷済みとなります。

【取扱説明書の誤りについて】 No.4150 : 近鉄5820系「大阪線」L/Cカー6輛編成セット(動力車付)
       取扱説明書誤植訂正内容
 誤植訂正文書拡大 ←クリックすると上図の拡大文書が表示できます。


【商品一部回収のお知らせ】 No.4150 : 近鉄5820系「大阪線」L/Cカー6輛編成セット(動力車付)
お客様各位

平素は弊社Nゲージ鉄道模型商品をご愛顧くださいまして誠にありがとうございます。

このたび2010年7月29日(木)に生産出荷いたしました新製品
「近鉄5820系「大阪線」L/Cカー6輛編成セット(動力車付)」(品番:4150)におきまして、
全商品においてクーラーの取り付けミスがあることが判明いたしました。

お客様ならびに関係者の皆様には、たいへんご迷惑をおかけいたしますとともに、ここに深くお詫び申し上げます。

つきましては、当該商品を回収交換させていただきたく、商品をご購入のお客様におかれましては、
誠に恐れ入りますが、下記宛先まで商品を 「送料着払い指定」にてお送りいただきますようお願い申し上げます。

代替品がご用意できる8月6日(金)以降に、折り返しご納品させていただきます。

今後は管理を徹底し、品質向上と再発防止につとめてまいります。
何卒、ご理解とご協力を賜りますようよろしくお願い申し上げます。

                                         2010年7月31日 株式会社グリーンマックス


【該当製品は下記のとおりです】

   ■No.4150 近鉄5820系「大阪線」L/Cカー6輛編成セット(動力車付)


【エラー内容】

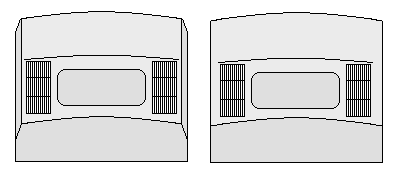

   屋根に取り付けられているクーラー形状【正:クーラーキセの角が斜め 誤:クーラーキセの角が垂直】

       クーラー 正誤 イメージ図
             【左側:正】               【右側:誤】
                  〔クーラー 正誤 イメージ図〕


【返送先ご案内とお願い】

   返送先 : 〒252-0212
           神奈川県相模原市中央区宮下3−2−20 ワークスビル1F
           株式会社グリーンマックス 「近鉄5820系回収」係
           電話 042-850-1140

   返送方法 : お客様の郵便番号・ご住所・お名前・お電話番号をお書き添えの上
          「送料着払い指定」にてご返送くださいますようお願い申し上げます。


【お問合せ先】

   株式会社グリーンマックス
       電話:03−5943−1715
       営業時間 平日10時〜17時
       ※商品の返送は、上記返送先(近鉄5820系回収係)までお願い致します。


【お客様へのお願い】 2010年8月6日追記

   これまでに回収させていただきました該当商品につきましては、逐一、ご返送差し上げております。
   未だにお手元にお戻りでないお客様は、大変お手数ではございますが、
   上記お問合せ先(株式会社グリーンマックス)へお問い合わせ願います。

   対応済み商品(※)は8月6日(金)以降発売させていただきます。
   対応済み商品(※)は8月6日(金)に出荷させていただきました。

   お買い求めの際には、今一度ご確認いただけますよう、お願い申し上げます。
   また、不具合対象の商品は「近鉄5820系大阪線L/Cカー(No.4150)」ですので、関連商品の
   「近鉄5820系京都・奈良線L/Cカー(No.4122)」は問題ございませんのでご注意ください。

   ※対応済み商品の識別方法
   対応済み商品には、識別としてケース背面ラベルグリーンマックスロゴ上に黒丸印(●)のシールを
   貼付します。

       対応済み商品イメージ
           〔対応済み商品イメージ〕




※上記記載内容は、都合により変更させていただく場合がございます。予めご了承ください。
※対象年齢15歳以上
